Produktbeschreibung

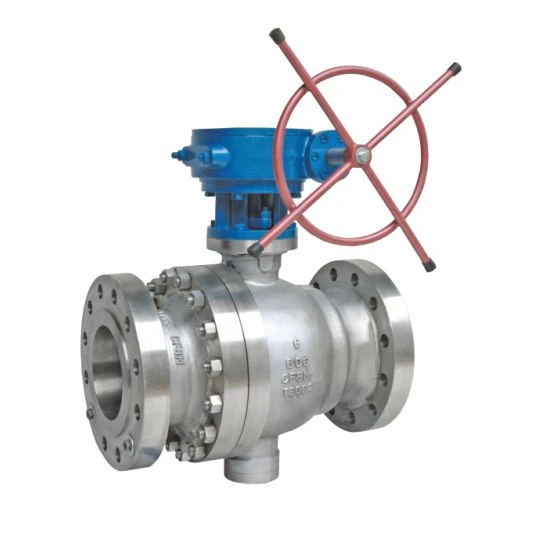

Gussstahl-Trunnion-Kugelhahn ist ein Industrieventil, das aus Gussstahl als Hauptmaterial besteht. Sein Konstruktionsmerkmal besteht darin, dass der Drehzapfen (Trunnion) der Kugel auf beiden Seiten des Ventilkörpers befestigt ist, was den stabilen Betrieb der Kugel in einer Hochdruckumgebung gewährleistet. Die Kugel als Öffnungs- und Schließelement des Ventils kann durch Drehung um 90 Grad die Ein-Aus-Steuerung der Flüssigkeit realisieren. Zwischen dem Ventilsitz und der Kugel wird eine Dichtfläche gebildet, und durch mittleren Druck oder Federvorspannung wird ein enger Kontakt erreicht, wodurch sichergestellt wird, dass das Ventil sowohl in Nieder- als auch in Hochdruckumgebungen eine gute Dichtleistung aufweist. Es wird in Flüssigkeitskontrollsystemen in Branchen wie Erdöl, Chemie und Erdgas eingesetzt.

Merkmale
Hervorragende Anpassungsfähigkeit bei niedrigen Temperaturen
Der Zapfenkugelhahn aus Gussstahl ist aus Gussstahl gefertigt und verfügt über eine ausgezeichnete Anpassungsfähigkeit an niedrige Temperaturen, besonders geeignet für extrem kalte Umgebungen bis zu -196 Grad. In Bereichen wie Flüssigerdgas (LNG) und Kühltransportleitungen, die extrem niedrigen Temperaturen standhalten müssen, kann dieses Ventil eine stabile Dichtungsleistung und Betriebsfähigkeit gewährleisten. Im Vergleich zu herkömmlichen Ventilen ist die Struktur des Stützkugelhahns stabiler, wodurch das Risiko eines Ausfalls aufgrund von Metallschrumpfung oder erhöhter Sprödigkeit bei niedrigen Temperaturen verringert wird.

Höheres Öffnungs- und Schließmoment des Ventils
Da die Kugel des Kugelhahns mit Drehzapfen aus Gussstahl von zwei Stützen getragen wird, ist die Drehmomentverteilung des Ventils während des Öffnungs- und Schließvorgangs gleichmäßiger. Wenn sich die Kugel dreht, sorgen die Stützen für eine reibungslose Drehung und vermeiden so das Problem des Festsitzens oder übermäßigen Drehmoments, das durch ungleichmäßige Krafteinwirkung auf die Kugel des schwimmenden Kugelhahns verursacht wird. Unter bestimmten Arbeitsbedingungen, die ein großes Drehmoment erfordern, kann diese Konstruktion ein höheres Betriebsdrehmoment bereitstellen, um sicherzustellen, dass sich das Ventil reibungslos öffnen und schließen lässt.

Selbstreinigendes Design
Das Kugeloberflächendesign des Trunnion-Kugelhahns aus Gussstahl wurde speziell optimiert, um ihm eine gewisse Selbstreinigungsfunktion zu verleihen. Bei einigen Medien mit festeren Verunreinigungen oder viskoseren Medien kann die Kontaktfläche zwischen Kugel und Ventilsitz die Ansammlung von Verunreinigungen wirksam verhindern und Ventilblockaden oder -klemmungen reduzieren. Diese Konstruktion macht das Ventil effizienter und stabiler als herkömmliche Kugelhähne beim Umgang mit Flüssigkeiten, die feste Partikel oder eine hohe Viskosität enthalten.

Geringerer Druckabfall und Strömungswiderstand
Das Zapfen-Kugelventil aus Gussstahl verfügt über eine Vollbohrungskonstruktion, d. h. der Innendurchmesser der Kugel entspricht dem Innendurchmesser des Ventilkörpers, und die Flüssigkeit fließt im Ventil nahezu ohne zusätzlichen Strömungswiderstand. Daher arbeiten Sitzkugelhähne im Vergleich zu anderen Ventiltypen mit einem geringeren Druckabfall und einem geringeren Widerstand gegen den Flüssigkeitsfluss. Dieser Vorteil ist besonders wichtig bei Anwendungen mit hohem Durchfluss oder hohem Druck und trägt zur Verbesserung der Energieeffizienz des gesamten Rohrleitungssystems bei.
